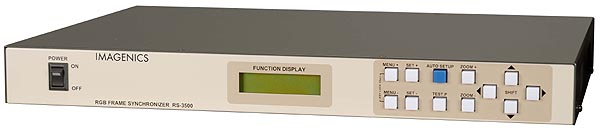

IMAGENICS

RGBフレームシンクロナイザー
RS-3500

レンタル価格 1日 税別 18,000円
2日目以降の料金
アップダウンコンバート機能
入力:QVGA〜WUXGA、
DVI-I出力映像信号:DVI 1.0規格準拠 DVI-I(29)系統
W422×H44×D300

この商品の特徴



  • ほとんどのPC入力解像度に対してリアルサンプル対応可能
  • 4〜16画面程度までのマルチ画面表示に簡単に対応
  • NTSCコンポジットビデオ入力では、上記に加え3次元動き適応型Y/C分離機能も動作
  • ハイビジョン信号などのインタレース系テレビ信号には、最新の斜め線補間強化、3次元動き適応型プログレッシブ変換機能が動作
  • S-232C制御による外部制御が可能




背面写真

アナログRGBフレームシンクロナイザー IMAGENICS RS-3500背面写真


アナログ入力映像信号 PC,WS用アナログRGB信号またはY,Pb,Pr色差信号またはコンポジットビデオ信号(NTSC、PAL)  75 Ω BNC × 3  1系統 各 0.7 V(p-p) (ビデオ及び同期付は各1.0 V(p-p))
入力解像度範囲 20x200〜2048x1536画素に対応。 水平15 kHz〜135 kHzでかつ、垂直22 Hz〜160 Hzまでに信号に連続追従可能。 NTSC、PAL系及びハイビジョン系インターレス信号入力では、3次元動き適応型プログレッシブ変換処理対応 ビデオID-1システム対応 NTSC用3次元Y/C分離対応
入力映像調整機能 H/Vアスペクト比、H/Vサイズ、H/Vポジション、コントラスト、セットアップ、 カラーレベル、色合い、ガンマ、シャープネス、RGB(YPbPr)各入力信号バランス調整、3次元ノイズリダクション機能
入力同期信号 HD・VDまたはCSまたはSync on Green アナログまたはTTLレベル BNC×2 1系統(極性を含め全自動判別)
アナログ出力映像信号 RGB信号  BNCx3  75 Ω  1系統  RGB各0.7 V(p-p) (Sync on Green設定時 1.0 V(p-p))
DVI-I出力映像信号 (アナログ/デジタル) DVI 1.0規格準拠 DVI-I(29) 1系統
出力解像度 640x480 , 800x600 , 1024x768 , 1280x720 , 1280x768 , 1360x768 , 1440x900 , 1280x960 , 1280x1024 , 1400x1050 , 1680x1050 , 1600x1200 , 1920x1080 , 1920x1200(Reduced blanking)
出力同期信号 出力映像信号に準じた、HD、VDまたはCS信号を選択   BNC×2 TTLレベル 各1系統 全ての出力解像度にて、垂直周波数は59.94 Hz 全ての出力タイミングは、VESA、VESA CVT、SMPTE規格に準拠
フレームロック入力信号 (未接続での使用可) TTLレベルのCSまたはVD信号で、垂直60 Hz±1 Hzの信号 NTSCまたは1080i(p)系の垂直周波数60 Hz±1 Hzの信号 他のRS-3500の出力するフレームロック出力信号 0.2 V(p-p) 〜 5.0 V(p-p) 75 Ω BNC 1系統
フレームロック出力信号 2.5 V(p-p) 75 Ω BNC 1系統
映像量子化 R,G,B(Y,Pb,Pr)信号 各8ビットデジタル変換(VESA規格準拠) NTSC、PAL信号  10ビットデジタルカラーコード変換
メモリー機能 300種類  入力解像度ごとの自動記再生機能 動作状態の自動記憶再生機能 ユーザー指定の任意記憶再生機能(外部制御からのみ)
外部制御 RS-232C準拠 D-sub9 ピン(オス) 1系統  9600 、 19200 、 38400 bits/s 切替
その他の機能 入力映像オートセットアップ、出力映像トリミング、高精度拡大縮小ズーム、調整画面オンスクリーン表示、 適応追越処理、各種入出力信号微調整、擬似シームレス対応処理(フェード、フリーズ繋ぎ) 内蔵複合/ゼブラ動画テストパターン出力信号、他
動作環境 周囲温度 0 ℃〜40 ℃ 周囲湿度1 20 %RH〜90 %RH(但し、結露無きこと)
保存環境 周囲温度 -20 ℃〜70 ℃ 周囲湿度 20 %RH〜90 %RH(但し、結露無きこと)
電源 AC90 V〜AC250 V 50 Hz/60 Hz
消費電力 20W
質量 約3.8kg
外形寸法 W422×H44×D300 mm
付属品 電源コード1本 EIA規格ラックマウント金具1組(1U)

※レンタル料金は1日分/単位は円/カッコ内は税別価格です

写真 機材名 メーカー レンタル料金 商品の仕様
OPHIT DVIケーブル100m DDI-A100

長距離伝送用光ファイバーDVIケーブル100m

(黒/オレンジ) DDI-A100

OPHIT 8,000 Multimode(GI)光電ハイブリッドケーブル使用 光:RGB Cllock 4LINK 電:DDC/DC 最大解像度:WUXGA(1920x1200)60Hz 対応 映帯域像:1.65Gbps(Single Link) 最低必要電源容量:5V 0.5A 使用環境:0 〜 50℃
OPHIT DVIケーブル60m DDI-A060 長距離伝送用 光ファイバー DVIケーブル60m (黒/オレンジ) DDI-A060 OPHIT 5,000 Multimode(GI)光電ハイブリッドケーブル使用 光:RGB Cllock 4LINK 電:DDC/DC 最大解像度:WUXGA(1920x1200)60Hz 対応 映帯域像:1.65Gbps(Single Link) 最低必要電源容量:5V 0.5A 使用環境:0 〜 50℃
OPHIT DVIケーブル30m DDI-A030

長距離伝送用 光ファイバーDVIケーブル30m

(黒/オレンジ) DDI-A030

OPHIT 3,000 Multimode(GI)光電ハイブリッドケーブル使用 光:RGB Cllock 4LINK 電:DDC/DC 最大解像度:WUXGA(1920x1200)60Hz 対応 映帯域像:1.65Gbps(Single Link) 最低必要電源容量:5V 0.5A 使用環境:0 〜 50℃
OPHIT DVIケーブル100m DDI-A100

DVI延長ケーブル 20m(黒) DDI-A020-B

OPHIT 2,000 Multimode(GI)光電ハイブリッドケーブル使用 光:RGB Cllock 4LINK 電:DDC/DC 最大解像度:WUXGA(1920x1200)60Hz 対応 映帯域像:1.65Gbps(Single Link) 最低必要電源容量:5V 0.5A 使用環境:0 〜 50℃
