DIGITAL FORECAST

簡易アナライザ
X-TS

レンタル価格 1日 税別 5,000円
2日目以降の料金
SDI/HDMI入力情報モニタリング
SDIケーブルの減衰・劣化の確認
W182×H31×D93mm(突起物含まず) / 最大10W / 605g

この商品の特徴

  • 簡易アナライザ機能搭載(ウェーブフォーム、ベクトルスコープ、SDIアイパターン、SDIケーブル長、オーディオレベル)
  • HDMI出力端子で外部モニターへ拡大表示可能
  • SDIケーブルの減衰・劣化が確認可能

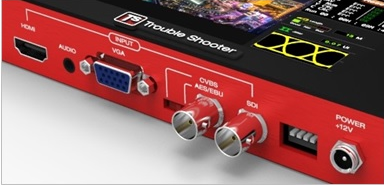

入力端子部

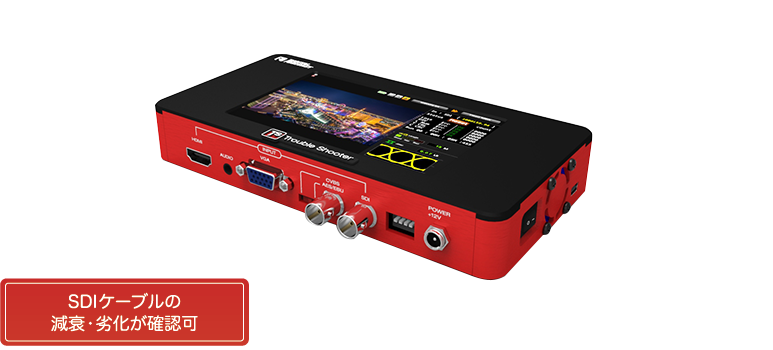

ADtechno X_TS端子写真

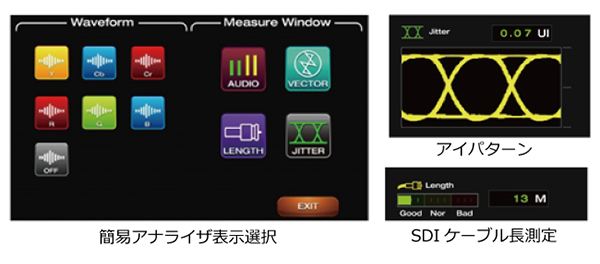

簡易アナライザ機能

・入力信号の分析・確認が可能(ウェーブフォーム、ベクトルスコープ、SDIアイパターン、SDIケーブル長、オーディオレベル)

・SDIアイパターン表示と入力SDIケーブル長測定はSDI入力時に利用可能。


対応SDI 規格

SMPTE 125MNTSC (480i 59.94), PAL (576i 50)
SMPTE 296M720p (60/59.94/50)
SMPTE 274M,SMPTE 292M1080i (60/59.94/50) 1080p (30/29.97/25/24/23.98)
SMPTE 424M1080p (60/59.94) 3G
SMPTE 425M(レベルA のみ)

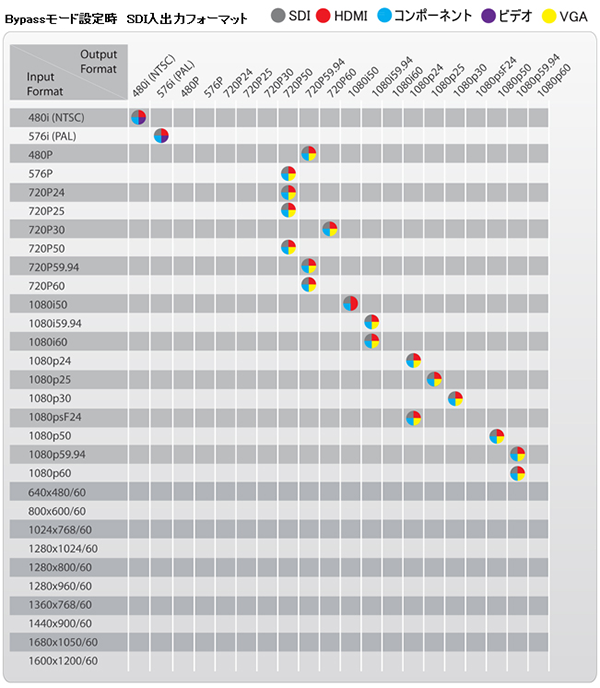

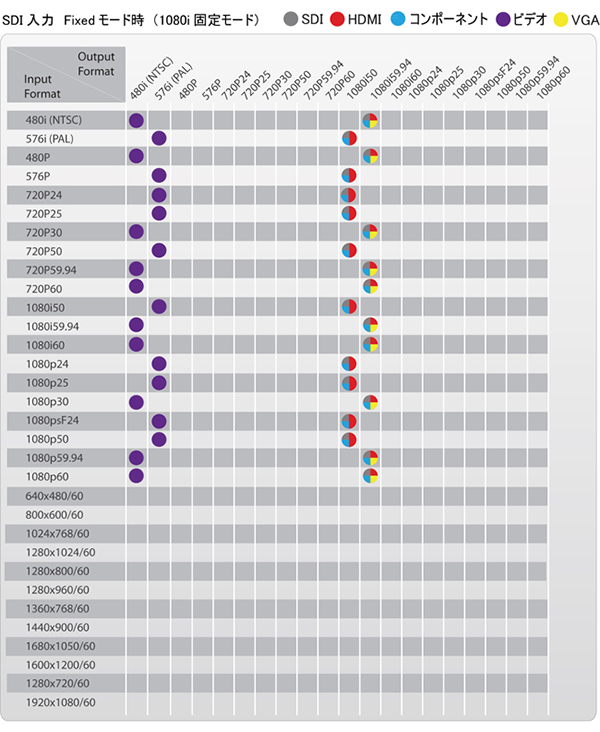

SDI入出力対応フォーマット一覧

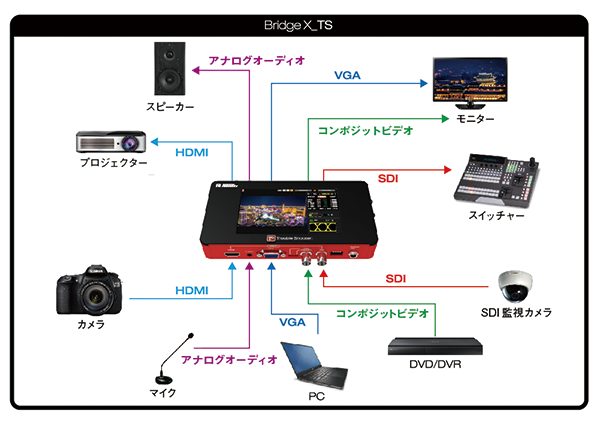

使用例




製品型番X_TS
入力信号SDI/ HDMI※5/ コンポーネント/ VGA/ ビデオ/ AES/EBUデジタルオーディオ/ アナログステレオオーディオ
入力端子SDIBNC
HDMIタイプA
コンポーネントミニD-Sub15ピン
VGAミニD-Sub15ピン
ビデオBNC
AES/EBUデジタルオーディオBNC
アナログステレオオーディオ3.5㎜ミニピン
※コンポーネントとVGAは端子兼用。タッチパネルにて切替。 ※コンポーネントは付属品ケーブルを利用。 ※ビデオとAES/EBUデジタルオーディオは端子兼用
出力信号SDI/ HDMI(HDCP非対応)/ コンポーネント/ VGA/ ビデオ/ AES/EBUデジタルオーディオ/ アナログステレオオーディオ ※SDIとVGAは同時出力不可
出力端子SDIBNC
HDMIタイプA
HDMIタイプA ※簡易アナライザ表示専用(MIRROR)
コンポーネントミニD-Sub15ピン
VGAミニD-Sub15ピン
ビデオBNC
AES/EBUデジタルオーディオBNC
アナログステレオオーディオ3.5㎜ミニピン
※HDCP付信号は変換・出力不可 ※コンポーネントとVGAは端子兼用。タッチパネルにて切替。 ※コンポーネント付属品ケーブルを利用 ※ビデオとAES/EBUデジタルオーディオは端子兼用
液晶パネルサイズ5型ワイド
解像度800x480
輝度450cd/m2
タッチパネル4線式抵抗膜方式
ジョグダイヤル1個
スライドスイッチ2個 入力端子側: AES/EBUオーディオ/ ビデオ入力切替え 出力端子側: AES/EBUオーディオ/ ビデオ出力切替え
ディップスイッチ4個(不使用。常時OFF設定)
その他インターフェースミニUSB(不使用)
電源ACアダプター
入力電圧DC12V/1.5A
消費電力最大10W
動作温度0℃ ~ 60℃
動作湿度0% ~ 90%(結露なきこと)
本体サイズ182×93×31mm (突起物含まず)
本体重量605g
適合認証FCC/ CE/ PSE(ACアダプター)



※外観、および各仕様につきましては改良のため予告なく変更する場合がございます。予めご了承ください。 ※液晶画面の画像は全てハメコミ合成です。



※1

HDCP付きHDMI信号入力時、信号変換及び出力には対応しておりません。

※2

左下部エリアは、「ウェーブフォーム」、右下部エリアは、「ベクトルスコープ/オーディオレベル/SDIアイパターン/SDIケーブル長」から表示内容を選択

※3

Belden 1694A ケーブルを基に入力信号の減衰状態から算出する為、表示値と実際のケーブル長は異なります。

※4

ミラーリング出力解像度は720p59.94固定です。

※5

SDI出力とVGA出力は同時出力できません。(選択式)

※6

HDMI音声はLinear PCMのみ対応。


※レンタル料金は1日分/単位は円
写真機材名メーカーレンタル料金商品の仕様
DSPDVI延長モジュール
DSP
Panasonic 8,000

消費電力:Tx:1.2W(最大)Rx:0.8W(最大)

電源:100 ~ 240V DC 5V, 2A
